鋁礬土熟料即礬土熟料是用鋁土礦經(jīng)高溫做燒而制成的，其AL2O3含量應大于50%。煅燒可在豎窯、倒焰窯或回轉(zhuǎn)窯中進行，鍛燒溫度一般為1450~1600℃。具體鍛燒溫度應 根據(jù)鋁土礦等級而定，最難煅燒的是二級鋁土礦。礬土熟料的主要礦物組成為莫來石 （3AL2O3·2SiO2，縮寫A3S2）剛玉（α—AL2O3）和微量的方石英等。

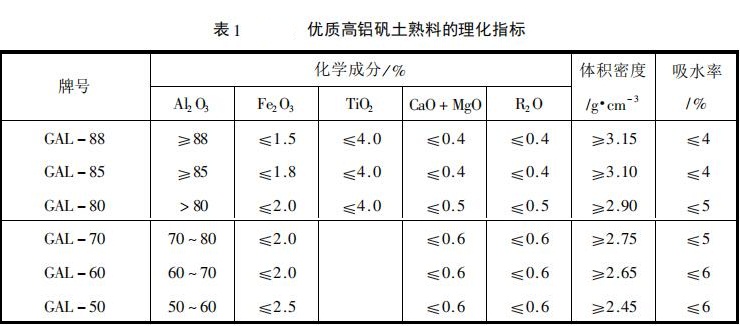

在耐火澆注料中，普遍采用鋁礬土熟料加工耐火骨料和粉料。如使用在重要部位或與鋼水和鐵水直接接觸的熱工設備，應選擇優(yōu)質(zhì)高鋁礬土熟料作耐火骨料和粉料。表1 為耐火材料用優(yōu)質(zhì)高鋁礬土熟料的理化指標。產(chǎn)品中的雜質(zhì)含量不超過2%同一 牌號產(chǎn)品中混入其他牌號的量不超過10%，不得混入石灰石、黃土及高鈣與高鐵等外來夾雜物。

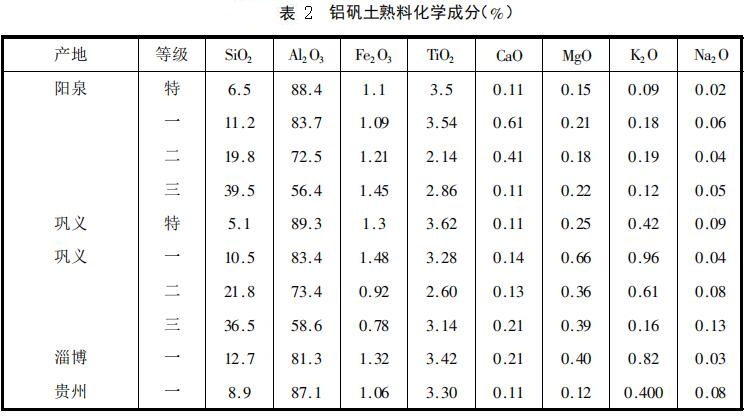

在耐火澆注料中，常用的鋁礬土熟料化學成分實例，列于表2。一般來說，鋁礬土熟料應煅燒良好，不得含有欠燒料，即其吸水率應達到要求。同時，應盡量選用氧化鉀和氧化鈉含量低的熟料，特別是對熔煉設備尤為重要。
